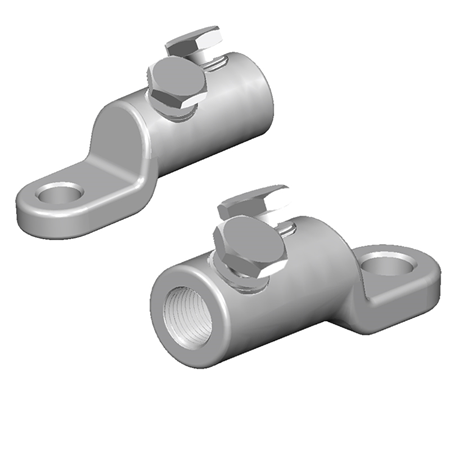

Nzeta zeta10554 Наконечник болтовой 2НБВ-2-005 (70-120) ЗЭТАРУС

Наконечники болтовые кабельные НБВ с V-образным расположением болтов предназначены для оконцевания алюминиевых и медных жил кабеля пластиковой изоляцией до 10 кВ. Закрепление наконечника на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции: V-образное расположение болтов наконечника 2НБВ обеспечивает удобство монтажа. 2НБВ комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. Диаметр отверстия лопатки 2НБВ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно. Лопатка болтового наконечника ЗЭТАРУС смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.

Основные характеристики

Тип товара

Наконечник винтовой/болтовой кабельный ЗЭТАРУС

Количество винтов/болтов

2

Номин. поперечное сечение (диапазон), мм2

70...120 мм2

Сведения РАЭК

Дополнительные характеристики

Метрический размер болта (М..)

17

Защитное покрытие поверхности

Без покрытия (голый)

Со срывной головкой болта

Да

Напряжение, В

До 10 кВ

Для полностью защищенных соединений

Нет

Материал

Алюминий

Номинальное сечение медь, RМ

70...120 мм2

Номинальное сечение алюминий, RМ

70...120 мм2

Изоляция

Нет

Форма поперечного сечения

Многопроволочная круглая/секторная жила

Номинальное сечение медь, СМ

70...120 мм2

Цвет изоляции

Желтый

Номинальное сечение алюминий, SМ

70...120 мм2

Номинальное сечение медь, RE

70...120 мм2

Номинальное сечение алюминий, SE

70...120 мм2

Номинальное сечение алюминий, RE

70...120 мм2

Единица измерения

шт

Тип позиции

Заказной ассортимент ЗЭТАРУС

Кол-во в транспортной упаковке

1

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.085
• Длина, мм: 35
• Ширина, мм: 88
• Высота, мм: 42
• Кол-во в упак.: 1
