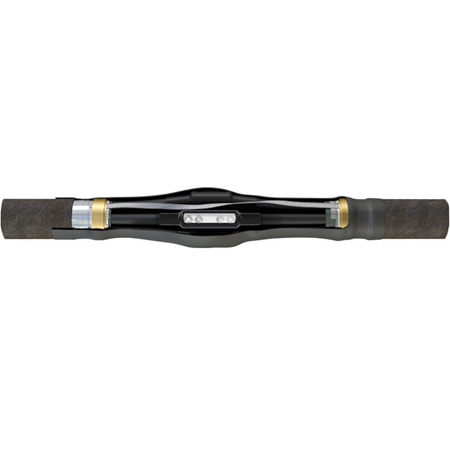

Nzeta zeta20715 Муфта 4 ПСТб-1 (16-25) с соединителями ЗЭТАРУС

Муфта термоусаживаемая соединительная ПСТб предназначены для соединения 3-4-5 жильных силовых кабелей с пластмассовой изоляцией с броней, на напряжение до 1 кВ.
Данные кабельные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Комплект может быть представлен в нескольких вариантах: с болтовыми соединителями, соединителями под опрессовку на алюминиевую и медную жилу, без соединителей.
В комплект муфт с болтовыми соединителями входят алюминиевые соединители с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена токопроводящая мастика. Болтовые соединители предусмотрены для монтажа как на алюминиевую, так и на медную жилы.

Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых материалов. Присоединение проводника заземления к броне осуществляется пружинкой и теркой.

Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50°C.

Термоусаживаемая соединительная кабельная муфта 4 ПСТб-1 (150-240) ЗЭТАРУСпредназначена для соединения 4-жильного силового кабеля с пластмассовой изоляцией и броней, сечением 150-240 на напряжение до 0,4 кВ.
Данная муфта устанавливается как на земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.

Подходит для кабелей типа: ПвБбШв(п).

Кабельные муфты 4 ПСТб-1 изготавливаются по ТУ 3599-007-99856433-2011 и имеют сертификат соответствия РОСС RU.HB61.H15583.

Основные характеристики

Тип товара

Муфта кабельная проходная соединительная ЗЭТАРУС

Модель/исполнение

Термоусаживаемая (-ый)

Количество жил провода

4

Номин. поперечное сечение проводника

16...25 мм2

Сведения РАЭК

Дополнительные характеристики

Напряжение, В

0.6/1 кВ

С винтовыми/болтовыми соединителями

Да

С концентрическим экранированием

Нет

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией

Да

Не содержит (без) галогенов

Нет

Утверждена горнодобывающим промышленным сектором

Нет

Защитный проводник

Нет

Тип изоляционного материала

Пластик

Единица измерения

шт

Тип позиции

Складской ассортимент ЗЭТАРУС

Кол-во в транспортной упаковке

1

Информация об упаковке

• Единица товара: шт
• Вес, кг: 1
• Длина, мм: 820
• Ширина, мм: 150
• Высота, мм: 160
• Кол-во в упак.: 1
