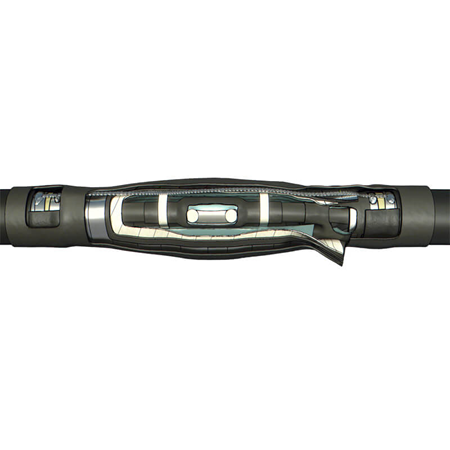

Nzeta zeta21222 Муфта 3 СТП-10 (25-50) с соединителями ЗЭТАРУС

Соединительная муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ

Назначение:
Термоусаживаемая соединительная муфта 3 СТП-10 предназначена для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.

Муфта 3 СТП-10 устанавливается как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

Особенности конструкции муфты:

• Толстостенные изолирующие термоусаживаемые манжеты на места соединения жил с термоплавким клеем на внутренних поверхностях обеспечивают полную герметичность места соединения
• Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корней разделки кабелей и максимально снижает риск пробоя изоляции.
• Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
• Заполнение межфазного пространства специальной мастикой позволяет добиться отсутствия пустот, исключить ионизацию воздуха внутри муфты, что положительно влияет на срок эксплуатации муфты.
• В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.
• Универсальные болтовые соединители 4СБ со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.

В состав муфты входит паяный комплект заземления 3 СТП-10:

• Припой ПОС-30 (200 г),
• Припой А (75г),
• Жир паяльный (15г),
• Провод заземления.

Основные характеристики

Тип товара

Муфта кабельная проходная соединительная ЗЭТАРУС

Модель/исполнение

Термоусаживаемая (-ый)

Количество жил провода

3

Номин. поперечное сечение проводника

25...50 мм2

Сведения РАЭК

Дополнительные характеристики

Напряжение, В

6/10 кВ

С винтовыми/болтовыми соединителями

Да

С концентрическим экранированием

Нет

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией

Да

Не содержит (без) галогенов

Нет

Утверждена горнодобывающим промышленным сектором

Нет

Защитный проводник

Нет

Тип изоляционного материала

Бумага

Единица измерения

шт

Тип позиции

Складской ассортимент ЗЭТАРУС

Кол-во в транспортной упаковке

1

Информация об упаковке

• Единица товара: шт
• Вес, кг: 2.5
• Длина, мм: 1200
• Ширина, мм: 220
• Высота, мм: 150
• Кол-во в упак.: 1
