Nzeta zeta30370 Коробка клеммная ККМТ-10 У3 IP31

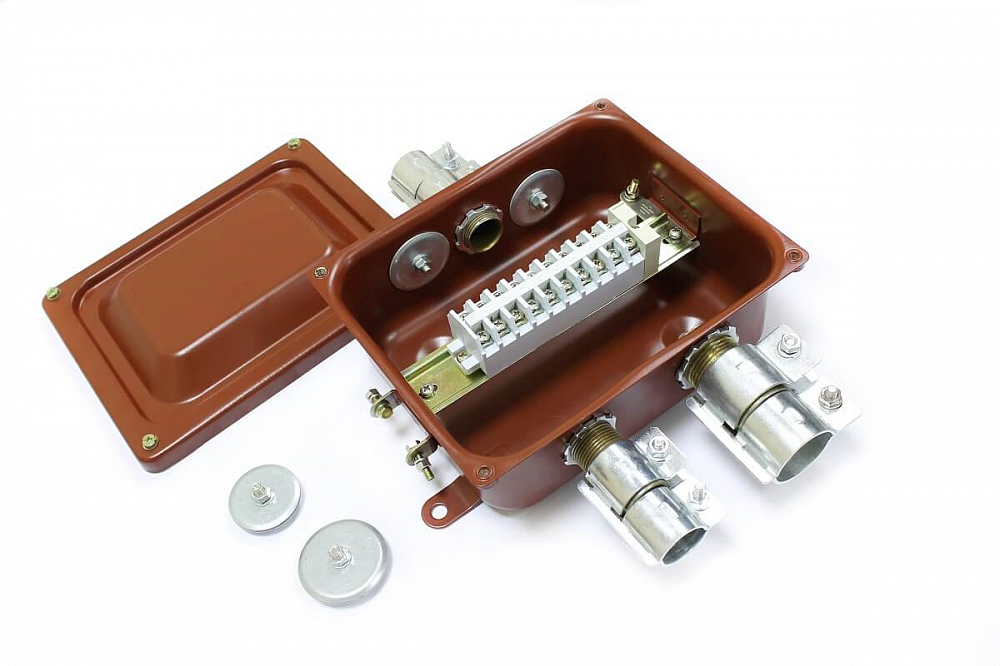

Коробка клеммная металлическая с муфтами ТР для трубной электропроводки ККМТ предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлических трубах (в трубной системе электропроводки). Присоединение металлических труб к клеммной коробке производится с помощью вводных патрубков У476, У477 и муфт ТР4, ТР5. Этот тип соединения упрощает процесс монтажа, так как не требуется использование резьбовых и сварных соединений труб и главное обеспечивает надёжный электрический контакт между трубой и клеммной коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок. Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP. Конструкция клеммной коробки представляет собой корпус с установленным клеммным блоком на дин-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств. На корпусе клеммной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки. На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепежных изделий или сварки. Корпус и крышка коробки изготовлены из оцинкованной стали с грунтовым покрытием.

Основные характеристики

Тип товара

Коробка клеммная распределительная ГОФРОМАТИК

Взрывобезопасное исполнение

Нет

Способ монтажа

Накладной

Материал

сталь

Глубина устройства

100 мм

Длина

215 мм

Ширина устройства

175 мм

Сведения РАЭК

Дополнительные характеристики

Количество соединительных зажимов/клемм

10

Макс. поперечное сечение проводника, мм2

4 мм2

Возможность расширения

Нет

Степень защиты IP

IP31

Не содержит (без) галогенов

Да

Защитное покрытие поверхности

Прочее

Тип ввода

Труба

С крышкой (-ами)

Да

Крепление крышки

Винтовое

С прозрачной крышкой

Нет

Пломбируемый (-ая)

Нет

Номин. напряжение изоляции Ui, В

660 В

Сохранение работоспособности (целостность цепи)

Нет (без)

Количество вводов

5

Рабочая температура, °C

-40...60 °C

Толщина плиты шкафа

2 мм

Тип позиции

Заказной ассортимент ГОФРОМАТИК

Кол-во в транспортной упаковке

1

Информация об упаковке

• Единица товара: шт
• Вес, кг: 1.9
• Длина, мм: 250
• Ширина, мм: 120
• Высота, мм: 200
• Кол-во в упак.: 1
