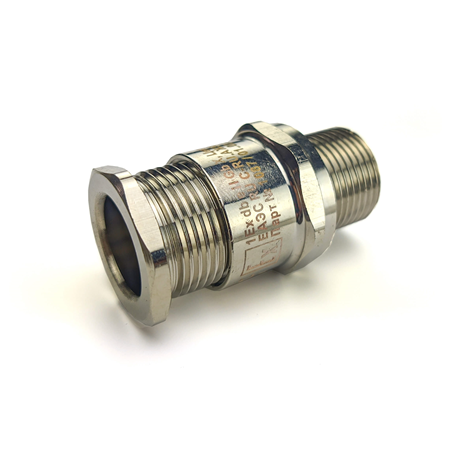

Nzeta zeta31070 Ех-кабельный ввод ВКВ2-ЛС-G 3/8-9 1Ex db e II Gb X

Кабельный ввод ВКВ2 Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, в корпус электротехнического устройства, электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Ex-вводы ВКВ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит). Ex-вводы типа ВКВ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты е и вид взрывозащиты d для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014 Металлические части Ex-вводов типа ВКВ2 изготовлены из шестигранных прутков: для Ex-вводов типва ВКВ2-ЛХ - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84; для Ex-вводов типа ВКВ2-НХ нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014. Ex-кабельные вводы типа ВКВ2 изготавливаются с уплотнительными элементами из двух материалов: для Ex-вводов типа ВКВ2-ХР из масло-бензостойкой резины МБС; для Ex-вводов типа ВКВ2-ХС из термостойкой силиконовой резины. Ex-вводы типа ВКВ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой G по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод. Состав комплекта: Корпус; Кабельный уплотнитель; Заглушка; Антифрикционное кольцо; Нажимная гайка.

Основные характеристики

Сведения РАЭК

Дополнительные характеристики

Многослойная зона уплотнения

Нет

Компенсатор натяжения

Нет

Экранированный

Нет

Тип товара

Ввод кабельный резьбовой уплотнительный (сальник/гермоввод)

Ударопрочный

Да

Модель/исполнение

Прямолинейн.

Вид/марка материала

Латунь

Кабельный ввод для плоского кабеля

Нет

Единица измерения

шт

Материал

Металл

С контргайкой

Нет

EMC-исполнение (электромагнитная совместимость)

Нет

Взрывобезопасное исполнение

Да

Степень защиты IP

IP68

Защитное покрытие поверхности

Никелированное покрытие

Тип позиции

Заказной ассортимент ГОФРОМАТИК

Тип уплотнения

Уплотнительное кольцо (прокладка)

Тип резьбы

CTG G

Разъемный/разделяемый сальник

Нет

Не содержит (без) галогенов

Нет

Армированный стекловолокном

Нет

Номер цвета RAL

9018

Защита по радиусу изгиба (от перегиба)

Нет

Кол-во в транспортной упаковке

10

Шаг резьбы

1 мм

Подходит для кабеля диаметром:, мм

16.5...16.5 мм

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.059
• Длина, мм: 23
• Ширина, мм: 23
• Высота, мм: 49
• Кол-во в упак.: 1
