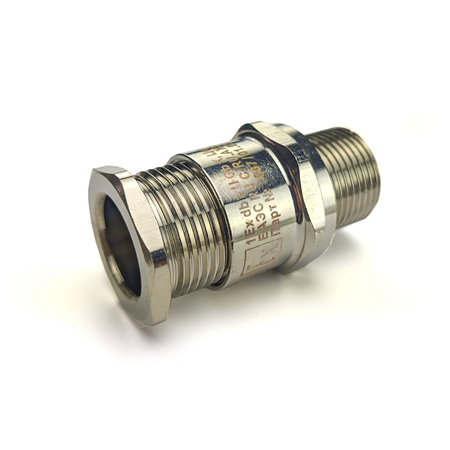

Nzeta zeta31143 Ех-кабельный ввод ВКВ2-НР-K 1/2-9 1Ex db e II Gb X

Кабельный ввод ВКВ2 Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, в корпус электротехнического устройства, электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Ex-вводы ВКВ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит). Ex-вводы типа ВКВ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты е и вид взрывозащиты d для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014 Металлические части Ex-вводов типа ВКВ2 изготовлены из шестигранных прутков: для Ex-вводов типва ВКВ2-ЛХ - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84; для Ex-вводов типа ВКВ2-НХ нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014. Ex-кабельные вводы типа ВКВ2 изготавливаются с уплотнительными элементами из двух материалов: для Ex-вводов типа ВКВ2-ХР из масло-бензостойкой резины МБС; для Ex-вводов типа ВКВ2-ХС из термостойкой силиконовой резины. Ex-вводы типа ВКВ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой G по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод. Состав комплекта: Корпус; Кабельный уплотнитель; Заглушка; Антифрикционное кольцо; Нажимная гайка.

Основные характеристики

Тип товара

Ввод кабельный резьбовой уплотнительный (сальник/гермоввод) ГОФРОМАТИК

Тип резьбы

NPT (коническая трубная)

Подходит для кабеля диаметром:, мм

21...21 мм

Материал

Металл

Степень защиты IP

IP68

Сведения РАЭК

Дополнительные характеристики

Модель/исполнение

Прямолинейн.

Шаг резьбы

1 мм

Защитное покрытие поверхности

Прочее

Вид/марка материала

Нержавеющая сталь прочая

Тип уплотнения

Уплотнительное кольцо (прокладка)

Номер цвета RAL

9018

Компенсатор натяжения

Нет

Кабельный ввод для плоского кабеля

Нет

Не содержит (без) галогенов

Нет

Армированный стекловолокном

Нет

Ударопрочный

Да

Защита по радиусу изгиба (от перегиба)

Нет

Разъемный/разделяемый сальник

Нет

Многослойная зона уплотнения

Нет

С контргайкой

Нет

Взрывобезопасное исполнение

Да

EMC-исполнение (электромагнитная совместимость)

Нет

Экранированный

Нет

Единица измерения

шт

Тип позиции

Заказной ассортимент ГОФРОМАТИК

Кол-во в транспортной упаковке

10

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.087
• Длина, мм: 30
• Ширина, мм: 30
• Высота, мм: 55
• Кол-во в упак.: 1
