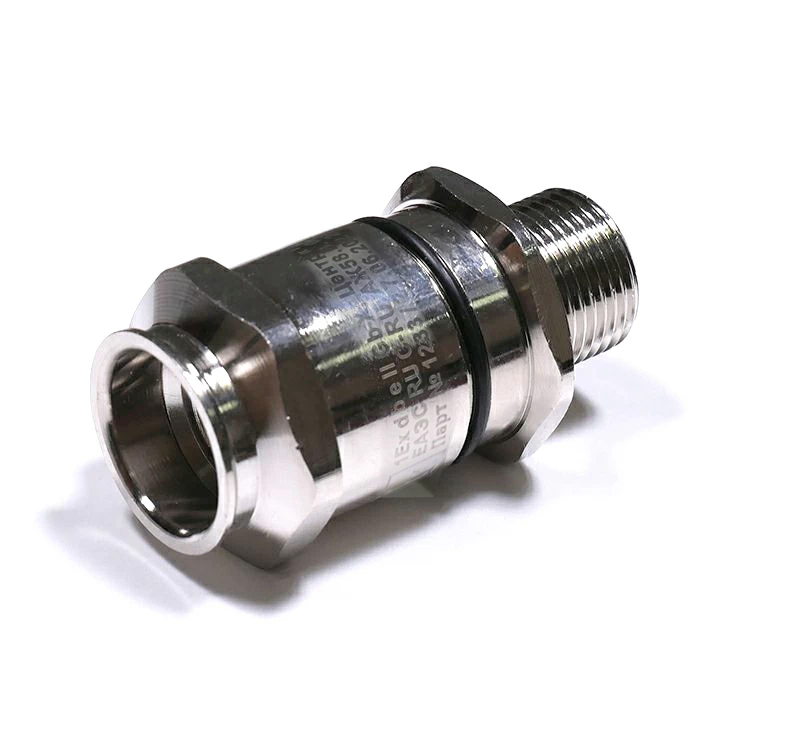

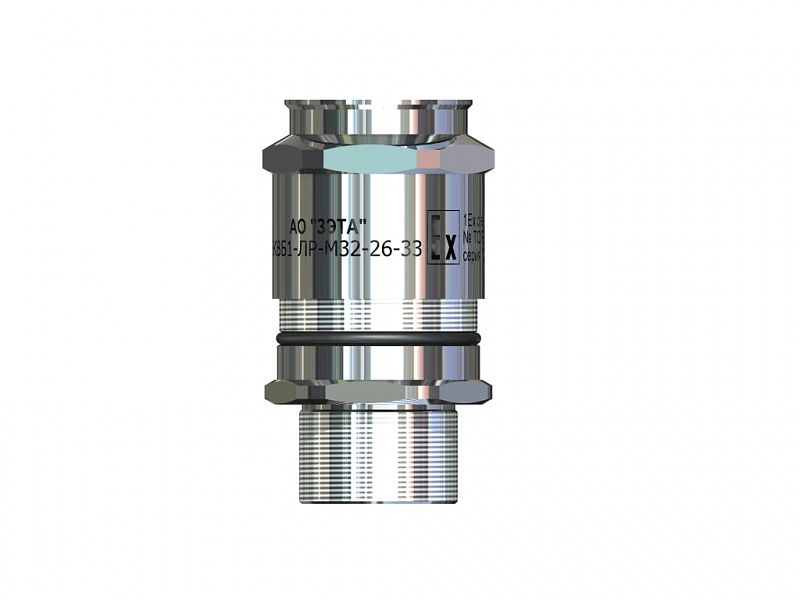

Nzeta zeta32617 Ех-кабельный ввод ВКВБ1-ЛР-M25-20-26 1Ex db e II Gb X

Кабельный ввод ВКВБ1 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля и корпуса устройства c металлической оболочкой электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Ex-вводы ВКВБ1 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит). Ex-вводы типа ВКВБ1 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы

Основные характеристики

Тип товара

Ввод кабельный резьбовой уплотнительный (сальник/гермоввод) ГОФРОМАТИК

Тип резьбы

Метрическая (M...)

Номин. размер резьбы метрической M/PG

25

Длина резьбы

15 мм

Подходит для кабеля диаметром:, мм

15...22 мм

Материал

Металл

Степень защиты IP

IP68

Сведения РАЭК

Дополнительные характеристики

Модель/исполнение

Прямолинейн.

Шаг резьбы

1,50 мм

Защитное покрытие поверхности

Никелированное покрытие

Вид/марка материала

Латунь

Тип уплотнения

Уплотнительное кольцо (прокладка)

Цвет

Естественный цвет

Номер цвета RAL

9018

Компенсатор натяжения

Нет

Для взрывоопасной зоны по газу (Ex)

1, 2

Для взрывоопасной зоны по пыли (Ex)

21, 22

Кабельный ввод для плоского кабеля

Нет

Размер гаечного ключа, мм

15 мм

Размер шестигранника (наруж. диаметр гайки), мм

15 мм

Не содержит (без) галогенов

Нет

Армированный стекловолокном

Нет

Ударопрочный

Да

Защита по радиусу изгиба (от перегиба)

Нет

Разъемный/разделяемый сальник

Нет

Многослойная зона уплотнения

Нет

С контргайкой

Нет

Рабочая температура, °C

-40...100 °C

Взрывобезопасное исполнение

Да

EMC-исполнение (электромагнитная совместимость)

Нет

Экранированный

Нет

Единица измерения

шт

Тип позиции

Заказной ассортимент ГОФРОМАТИК

Кол-во в транспортной упаковке

10

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.238
• Длина, мм: 40
• Ширина, мм: 40
• Высота, мм: 66
• Кол-во в упак.: 1
