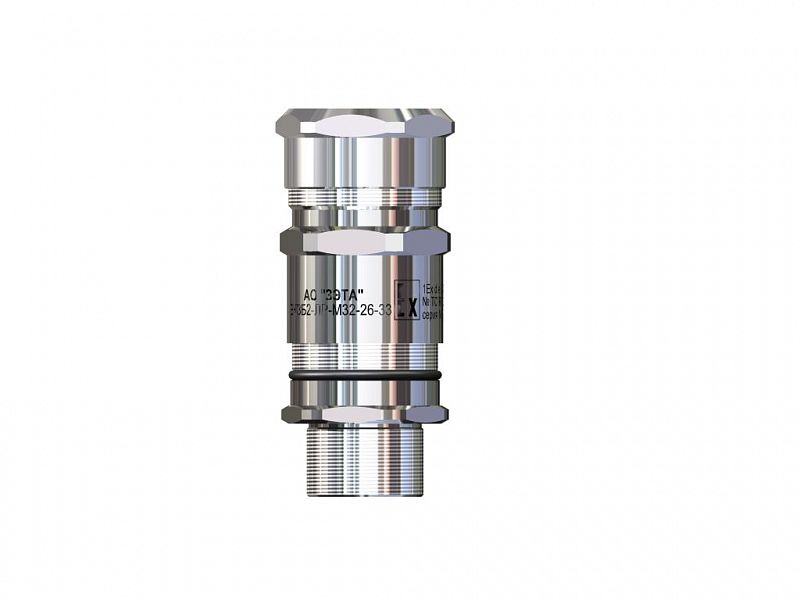

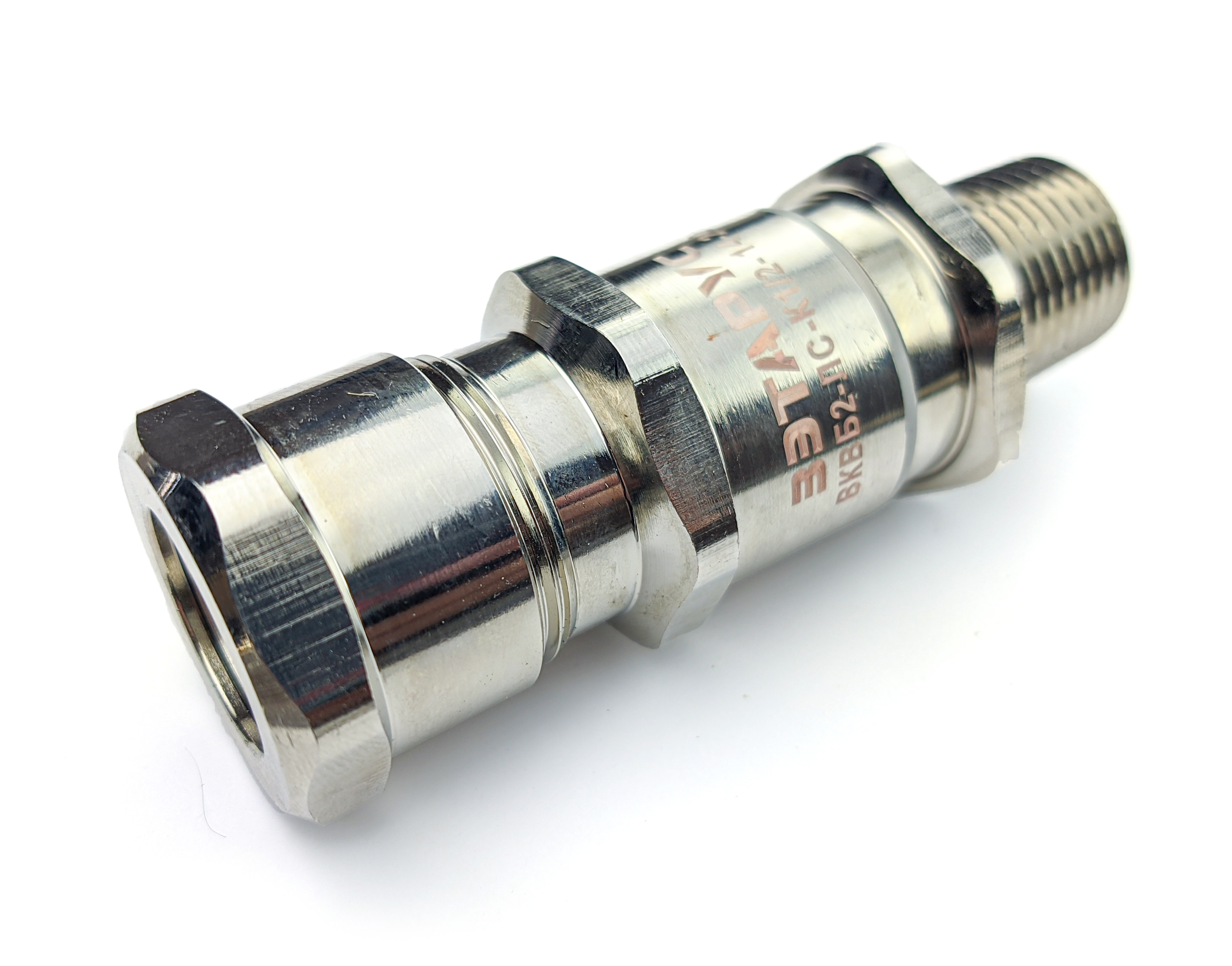

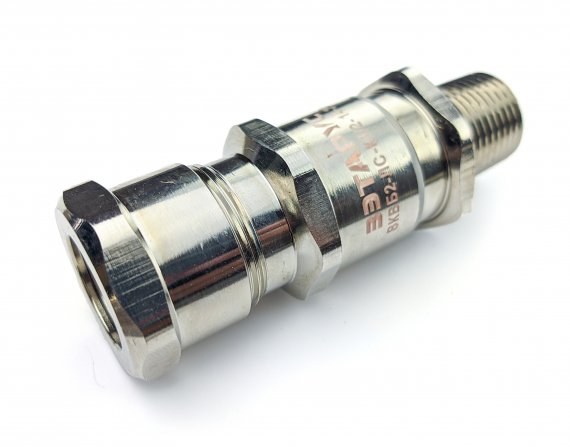

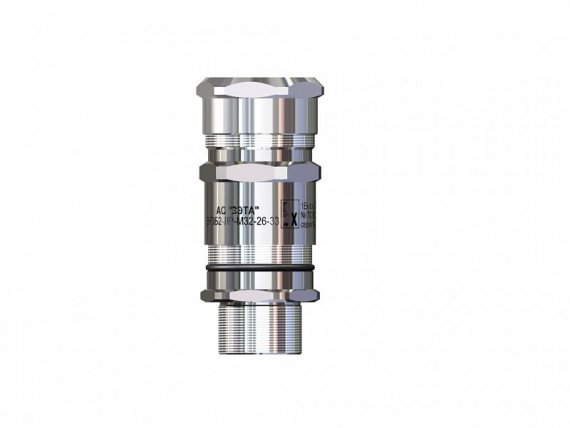

Nzeta zeta32941 Ех-кабельный ввод ВКВБ2-ЛР-К1 1/4-26-33 1Ex db e II Gb X

Кабельный ввод ВКВБ2 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней и наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля, корпуса устройства и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит). Ex-вводы ВКВБ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68. Ex-вводы типа ВКВБ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты е и вид взрывозащиты d для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014 Металлические части Ex-вводов изготовлены из шестигранных прутков: Для Ex-вводов типа ВКВБ2-ЛХ - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84; для Ex-вводов типа ВКВБ2-НХ нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014. Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов: для Ex-вводов типа ВКВБ2-ХР из масло-бензостойкой резины МБС; для Ex-вводов типа ВКВБ2-ХС из термостойкой силиконовой резины. Ex-вводы типа ВКВБ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой G по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод. Состав комплекта: Корпус ввода Защитное уплотнительное кольцо Кабельный уплотнитель Втулка для фиксации брони Кольцо для фиксации брони Зажимная муфта Кабельный уплотнитель наружной оболочки Заглушка Антифрикционное кольцо Накидная гайка

Основные характеристики

Тип товара

Ввод кабельный резьбовой уплотнительный (сальник/гермоввод) ГОФРОМАТИК

Тип резьбы

NPT (коническая трубная)

Подходит для кабеля диаметром:, мм

27...27 мм

Материал

Металл

Степень защиты IP

IP68

Сведения РАЭК

Дополнительные характеристики

Модель/исполнение

Прямолинейн.

Шаг резьбы

1 мм

Защитное покрытие поверхности

Никелированное покрытие

Вид/марка материала

Латунь

Тип уплотнения

Уплотнительное кольцо (прокладка)

Номер цвета RAL

9018

Компенсатор натяжения

Нет

Кабельный ввод для плоского кабеля

Нет

Не содержит (без) галогенов

Нет

Армированный стекловолокном

Нет

Ударопрочный

Да

Защита по радиусу изгиба (от перегиба)

Нет

Разъемный/разделяемый сальник

Нет

Многослойная зона уплотнения

Нет

С контргайкой

Нет

Взрывобезопасное исполнение

Да

EMC-исполнение (электромагнитная совместимость)

Нет

Экранированный

Нет

Единица измерения

шт

Тип позиции

Заказной ассортимент ГОФРОМАТИК

Кол-во в транспортной упаковке

10

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.463
• Длина, мм: 50
• Ширина, мм: 50
• Высота, мм: 115
• Кол-во в упак.: 1
